燃氣管道位移補償及方形補償器選型、制作與安裝-管道位移量的補償方法
發布時間：2011/12/5 14:33:57 瀏覽次數： 來源：本站 最后編輯：2011/12/5 14:38:30
燃氣管道位移補償及方形補償器選型,、制作與安裝-管道位移量的補償方法
管道位移量的補償方法可分為如下兩種,。
1 自然補償法

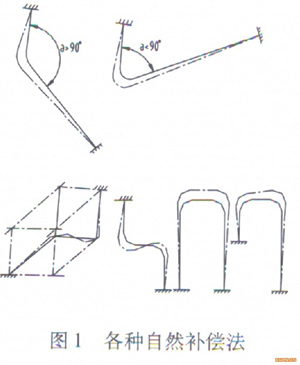

凡是利用管道本身某一管段的彈性變形，來吸收另一管段的位移變形的方法,，稱為自然補償法,。兩段以任意角度相連的直管，均有自然補償?shù)哪芰?。如圖1
燃氣管道的位移量ΔX,，應盡量利用管道的彈性進行自然補償。管道自然補償能力的計算,，可根據下式：
ΔX=α·L·Δt (1)
式中：α—管道材料線膨脹系數m/m·℃,；
L—兩固定點之間管道長度m；
Δt—工作溫度與安裝溫度之差℃,。
在已知位移量ΔX情況下,，求出溫差Δt。然后按管道熱補償計算辦法來計算出該管道的自然補償能力是否滿足位移量ΔX的要求,。
2 補償器補償法
當管道上的位移量ΔX不能自然補償時,，就必須采用補償器來補償,。補償器也叫膨脹節。通?？煞譃榛卣蹚澥窖a償器,、波形補償器和填料函式補償器三種。由于填料函式補償器一般不用于燃氣鋼管上,，故本文不作介紹,。
(1)回折彎式補償器

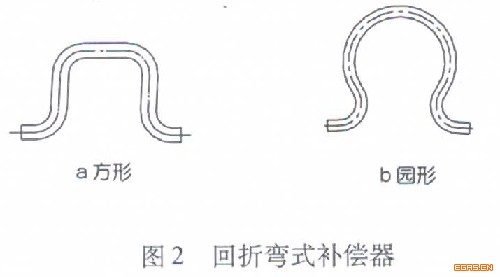

將直管彎曲成一定的幾何形狀，便是回折彎式補償器,，常用的形狀有方形和園形(圖2),。
回折彎式補償器的優點是：制作方便，工作可靠,，補償能力大(通?？蛇_400mm)；作用在固定點上的軸向力甚小,。其缺點是：尺寸大,，不能安裝在狹窄部位；流體阻力大,，變形時,，兩端的法蘭和管道會受力至彎曲。在管徑相同時方形比園形制造方便,，成本低,，撓性大25～30％。
(2)波形補償器

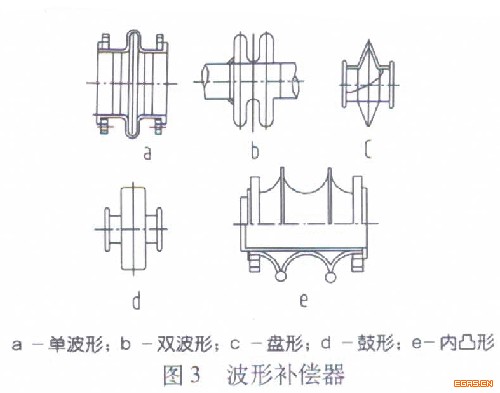

波形補償器(圖3)的特點是：結構緊湊,，但制造困難,，補償能力小(每個波只能補償5～10mm)，軸向推力大,，流體阻力比回折彎式補償器小。
我市燃氣管道安裝普遍使用方形回折彎式補償器,。(稱
方形補償器)
