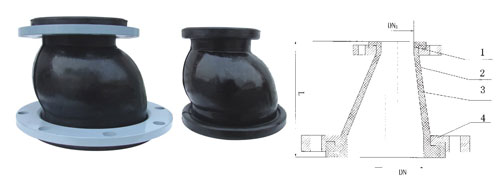

偏心異徑橡膠接頭
偏心異徑橡膠接頭可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用,，可節約管道安裝零件,，節約成本,。它由內膠層,、織物增強層、中膠層,、外膠層,、端部加固金屬環或鋼絲圈、金屬法蘭或平行活接頭組成,具有耐壓高,、彈性好,、位移量大、平衡管道偏差,、吸收振動,、降低噪音效果好、安裝方便等特點,，偏心異徑橡膠接頭可廣泛用于供水排水,、循環水、暖通空調,、消防,、造紙、制藥,、石油化工,、船舶、水泵,、壓縮機,、風機等管道系統。通用類：適用于輸送溫度為-15~80℃的水,、濃度10%一下的酸溶液或堿溶液,。特種類：適用于特殊性能的要求，如耐油、耐塞,、耐臭氧,、耐磨或耐化學腐蝕。
耐熱類：適用于輸送溫度高于80℃的水,。
偏心異徑橡膠接頭的主要性能及作用：
1.管道-泵安裝偏心大小頭：是用來防氣蝕的,，且泵進口的大小頭一般應該頂平安裝，這是防止管道內氣相在泵口積聚,，形成大氣泡進入泵腔,，損壞泵。只有一種情況下才可以底平安裝,。那就是大小頭后面直接接向上彎曲的彎頭,。這種情況下氣相不可能積聚。
2.泵-管道安裝同心異徑接頭：泵出口DN與外管道系統存在差異,，用于同心異徑大小頭,，可實現尺寸不同的兩根管子的直線連接，實現管道變徑的管件,。
偏心異徑橡膠接頭軸向位移是：橡膠接頭在流體流動方向（即中軸線方向）的伸長或壓縮,。
偏心異徑橡膠接頭橫向位移是：橡膠接頭在與流體方向即中軸線方向相垂直的方向的位移。
偏心異徑橡膠接頭角位移是：橡膠接頭兩個端面的垂直中心線與原中軸線的夾角之和,。
偏心異徑橡膠接頭材料表 ：
|
序號 |
部位 |
材料 |
|
1 |
外膠層 |
11R,、CR、EPDM,、NR,、NBR |
|
2 |
內膠層 |
11R、CR,、EPDM,、NR、NBR |
|
3 |
骨架層 |
聚酯簾布 |
|
4 |
法蘭 |
Q235 304 316L |
|
5 |
增強圈 |
鋼絲圈 |
偏心異徑橡膠接頭數據表：
|
公稱通徑DN |
安裝長度L |
D |
D0 |
n- ф |
D1 |
D01 |
n1-ф1 |
|
50×40 |
180 |
165 |
125 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×40 |
180 |
185 |
145 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×50 |
180 |
185 |
145 |
4-ф18 |
165 |
125 |
4-ф18 |
|
80×50 |
180 |
200 |
160 |
8-ф18 |
165 |
125 |
4-ф18 |
|
80×65 |
180 |
200 |
160 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×50 |
180 |
220 |
180 |
8-ф18 |
165 |
125 |
4-ф18 |
|
100×65 |
180 |
220 |
180 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×80 |
180 |
220 |
180 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×65 |
180 |
250 |
210 |
8-ф18 |
185 |
145 |
4-ф18 |
|
125×80 |
180 |
250 |
210 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×100 |
180 |
250 |
210 |
8-ф18 |
220 |
180 |
8-ф18 |
|
150×80 |
200 |
285 |
240 |
8-ф22 |
200 |
160 |
8-ф18 |
|
150×100 |
|
285 |
240 |
8-ф22 |
220 |
180 |
8-ф18 |
|
150×125 |
200 |
285 |
240 |
8-ф22 |
250 |
210 |
8-ф18 |
|
200×100 |
220 |
340 |
295 |
8-ф22 |
220 |
180 |
8-ф18 |
|
200×150 |
220 |
340 |
295 |
8-ф22 |
285 |
240 |
8-ф22 |
|
250×100 |
|
395 |
350 |
12-ф22 |
220 |
180 |
8-ф18 |
|
250×125 |
220 |
395 |
350 |
12-ф22 |
250 |
210 |
8-ф18 |
|
250×150 |
220 |
395 |
350 |
12-ф22 |
285 |
240 |
8-ф22 |
|
250×200 |
220 |
395 |
350 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×125 |
|
445 |
400 |
12-ф22 |
250 |
210 |
8-ф18 |
|
300×150 |
220 |
445 |
400 |
12-ф22 |
285 |
240 |
8-ф22 |
|
300×200 |
220 |
445 |
400 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×250 |
220 |
445 |
400 |
12-ф22 |
395 |
350 |
12-ф22 |
|
350×125 |
|
505 |
460 |
16-ф22 |
250 |
210 |
8-ф18 |
|
350×200 |
230 |
505 |
460 |
16-ф22 |
340 |
295 |
8-ф22 |
|
350×250 |
230 |
505 |
460 |
16-ф22 |
395 |
350 |
12-ф22 |
|
350×300 |
230 |
505 |
460 |
16-ф22 |
445 |
400 |
12-ф22 |
|
400×200 |
|
565 |
515 |
16-ф26 |
340 |
295 |
8-ф22 |
|
400×250 |
240 |
565 |
515 |
16-ф26 |
395 |
350 |
12-ф22 |
|
400×300 |
240 |
565 |
515 |
16-ф26 |
445 |
400 |
12-ф22 |
|
400×350 |
240 |
565 |
515 |
16-ф26 |
505 |
460 |
16-ф22 |
|
450×200 |
|
615 |
565 |
20-ф26 |
340 |
295 |
8-ф22 |
|
450×250 |
|
615 |
565 |
20-ф26 |
395 |
350 |
12-ф22 |
|
500×300 |
|
670 |
620 |
20-ф26 |
445 |
400 |
12-ф22 |
