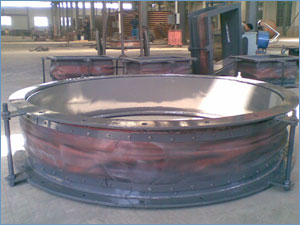

非金屬柔性補償器
非金屬柔性補償器也叫柔性軟連接,、織物補償器,、煙道非金屬補償器、非金屬軟連接,。非金屬柔性補償器可補軸向,、橫向、角向,、具有無推力,、管化支座設計、耐腐蝕,、耐高溫,、消聲減震等特點，是適用于熱風管道及煩塵管道的非金屬補償器,。特別是是火力發電廠循環硫化床鍋爐旋風分離器進出口﹑一二次風道﹑煙道﹑風機進出口﹑脫硫煙道﹑吸收塔﹑排渣口等部位,，都要用到非金屬柔性補償器。
一,、非金屬柔性補償器使用的必要性:
在管道系統中,，如果同時存在因溫度變化而引起的熱應力、設備的振動和固定支撐產生的局部應力以及系統安裝偏差產生的應力,，采用硬性連接方式,，必然會導致管道系統在最薄弱處發生形變或破壞,。而如果采用柔性的非金屬膨脹節，就可以避免這種破壞的發生,。這與非金屬膨脹節特有的運動形式有關,。這些運動形式?jīng)Q定了非金屬膨脹節的多維位移性能。
二,、非金屬柔性補償器基本結構
1）,、蒙皮：蒙皮是非金屬柔性補償器的主要伸縮體，是由性能優良的硅橡膠或高硅氧聚四氟乙烯與無堿玻璃絲綿等多層復合而成,，是一種高強密封復合材料,。其作用是吸收膨脹量,，防止漏氣和雨水的滲漏,。
2）、不銹鋼絲網：不銹鋼絲網是非金屬膨脹節的內襯,，阻止流通介質中雜物進入補償器和阻止補償器中絕熱材料的向外散失,。
3）、保溫棉：保溫棉是兼顧非金屬柔性補償器的保溫和氣密性的雙重作用,，它是由玻璃纖維布,、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致,，具有良好的延伸性和抗拉強度,。
4）、隔熱填料層：隔熱填料層是非金屬柔性補償器絕熱的主要保證,，它是由多層陶瓷纖維等耐高溫材料組成,，其厚度可根據流通介質溫度及耐高溫材料的導熱系數等通過傳熱計算確定。
5）,、機架：機架是非金屬柔性補償器的輪廓支架,，保證有足夠的強度和剛度，機架的材料應與介質溫度相適應,。一般在400,。C以下用Q235-A 600。C以上用不銹鋼或耐熱鋼制成,。機架一般有與所連接的煙風道相匹配的法蘭面,。
6）、擋板：擋板是起導流和保護隔熱層的作用,。材質應與介質溫度相一致,。材料應是抗腐蝕和耐磨的。擋板還應不影響補償器的位移,。
三,、
非金屬柔性補償器的特征
波紋管與兩端接管及法蘭組成三次風管高溫型補償器,，在限位環上設置限位銷軸，兩端的法蘭通過調整拉桿進行調整,，波紋管內設置導流筒,，在波紋管、接管與導流筒間的充填物為含皓硅酸鋁纖維及硅橡膠石棉繩,，并通過密封圈進行密封,，導流筒采用耐熱鋼材料，通過不銹鋼絲網在其內側形成隔熱腔,，在導流筒內澆注料掛鉤上澆注耐高溫澆注料,。本實用新型高溫型補償器，適用于水泥行業三次風管道及其它高溫介質場合,，耐溫可達1200℃以上,，安裝使用方便，免維護,，最大限度保證系統安全,，使用壽命是普通高溫型
補償器的2-4倍，極大降低了工程造價,。
連接方式：①法蘭連接式 ②接管連接式
