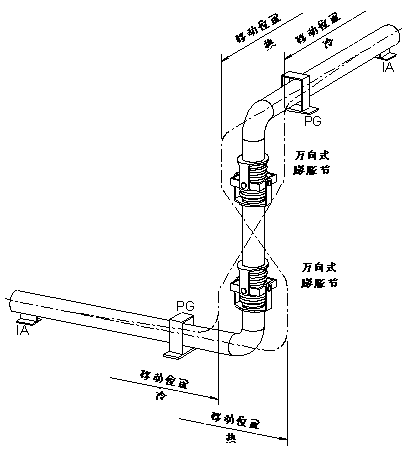

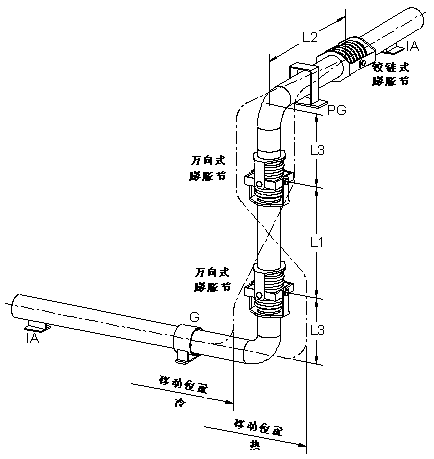

一,、概述 萬向鉸鏈型波紋膨脹節由波紋管,、平衡環及兩對與平衡環和端管相連的鉸鏈板組成的撓性部件。一般為兩個萬向鉸鏈型或兩個萬向鉸鏈型與一個單式鉸鏈一起配套組使用,，適用于"L"型和"Ｚ"型管系中，主要以角偏轉的方式補償多平面彎曲管段的合成位移,。由于平衡環,、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力,，不會對管道產生外力,，因此管道支撐的設置可以簡化,。為保證客戶未來產品使用無缺陷,，鑫科（匯通）出廠所有萬向鉸鏈型產品鉸鏈板及平衡環的厚度絕對達到安全要求,，保證承受未來工作過程中造成的重大管道壓力推力,。
二,、特點 萬向鉸鏈型波紋膨脹節主要以角偏轉的方式補償多平面彎曲管段的合成位移。 由于平衡環,、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力,，不會對管道產生外力,，因此管道支撐的設置可以簡化,。萬向鉸鏈?zhǔn)讲y補償器可以補償管線任意向上的角位移,。萬向鉸鏈型膨脹節與鉸鏈?zhǔn)讲煌幵谟谒幸粋€(gè)萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構,，因此它能吸收任意平面的角向位移，同樣吸收位移時需二個或三個組合使用,。 三、應用范圍 萬向鉸鏈型波紋膨脹節要應用于各種復雜管系,，補償各種空間管系的角向位移,，如L型管道、Z型管道,、U型管道等,。
|
|||||||||||

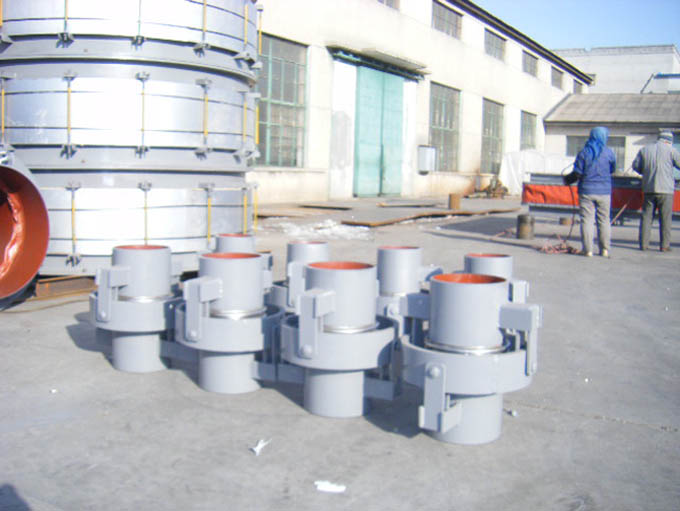

萬向鉸鏈型波紋膨脹節（角向波紋管膨脹節）圖片  |
|||||||||||
