首頁>>相關產品>>直埋波紋管膨脹節

直埋波紋管膨脹節

結構示意圖

匯通自1993年開始,，專業為供熱管網設計,、生產直埋式波紋膨脹節，外壓式波紋膨脹節,、套筒式補償器等產品,，二十年來已為上百家熱力公司提供數上萬臺產品，所設計生產的波紋膨脹節和套筒補償器具有補償量大,，推力小,，耐地下氯離子腐蝕、壽命長,，產品質量得到了廣大用戶的一致信賴和認可,。同時可以應客戶要求為客戶提供膨脹節管道安裝現場指導服務。

產品名稱：直埋波紋管膨脹節	設計壓力：0.6～2.5(MPa)
連接方式：焊接/法蘭	工作溫度：-20℃～450℃
材質：SUS304, SUS321, SUS316L	執行標準：GB/T12777-2008

直埋波紋管膨脹節性能特點：主要用于吸收直埋管線沿其軸線方向因熱膨脹或收縮所引起的軸向位移,。具有抗土壤壓力,，能夠自導向，并能達到與直埋管道同壽命,、不需維修及更換的特點,。該產品設計為補償限位結構，管線敷設可以不設導向支架,。用于管道輸送腐蝕介質或環境有腐蝕介質時,，可在波紋管內壁或外壁涂防腐層,。

匯通可以提供多種直埋波紋管膨脹節供您選擇：

雙向保溫直埋波紋管膨脹節	單向正流（反流）保溫直埋波紋管膨脹節
雙向直埋波紋管膨脹節	單向密封防腐直埋波紋管膨脹節
雙向密封防腐直埋波紋管膨脹節	單向正流（反流）直埋波紋管膨脹節
單向保溫直埋波紋管膨脹節	單向正流（反流）密封防腐直埋波紋管膨脹節
雙向密封防腐保溫直埋波紋管膨脹節	單向正流（反流）密封防腐保溫直埋波紋管膨脹節

直埋波紋管膨脹節技術參數表：
通徑（mm ）	25	32	40	50	65	80
壓力（Mpa）	1.6	1.6	1.6	1.6	1.6	1.6
補償量	30	40	50	50	50	60
接管尺寸	32x3.5	42x3.5	48x3.5	57x3.5	76x4	89x4

通徑	100	125	150	200	250	300
壓力（Mpa）	1.6	1.6	1.6	1.6	1.6	1.6
補償量	80	80	100	100	120	120
接管尺寸	108x4	133x6	159x6	219x8	273x8	325x8

通徑	350	400	450	500	600	700
壓力（Mpa）	1.6	1.6	1.6	1.6	1.6	1.6
補償量	135	150	150	180	243	270
接管尺寸	377x8	426x8	478x10	530x10	630x12	720x12

通徑	800	900	1000	1100	1200	1300
壓力（Mpa）	1.6	1.6	1.6	1.6	1.6	1.6
補償量	297	300	324	344	378	378
接管尺寸	820x12	920x12	1020x12	1120x12	1220x12	1320x13

直埋波紋管膨脹節的安裝

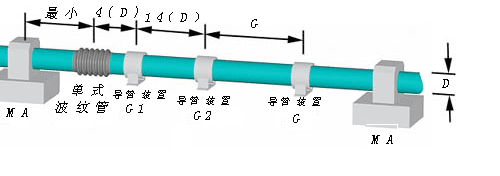

下圖表明了典型的軸向式膨脹節安裝的必要因素，必須要一致遵守,。

D = 管直徑
第一導管裝置 G1:座落于四倍于膨脹節管直徑的位置,，如果膨脹節是外壓設計的，第一導管裝置是和膨脹節一體的,這時只有第二導管抓過內置和中間級的導管裝置是需要的,。
第二導管裝置G2:座落于14倍于的膨脹節直徑的位置,。

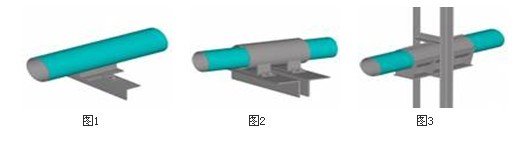

主固定支架從設計角度來看是最主要的。它們必須可以抵抗任何施加在它們身上的力的影響,。這些力包括壓力及推力,，波紋管剛度的阻力，管線的摩擦阻力以及彎道處的慣性力,。管道定線裝置是一個正確設計的管道系統另外一個不可缺少的部分,。管道中的熱膨脹必須要得到控制以便波紋管只有軸向位移。一定要對管道定線裝置進行設計,，以便它們能夠防止管道的彎曲和皺折,。它們應該恩能夠由于管道位移而產生的摩擦力降到最小。下列三個圖示表明了那種管道定線裝置的類型,。
