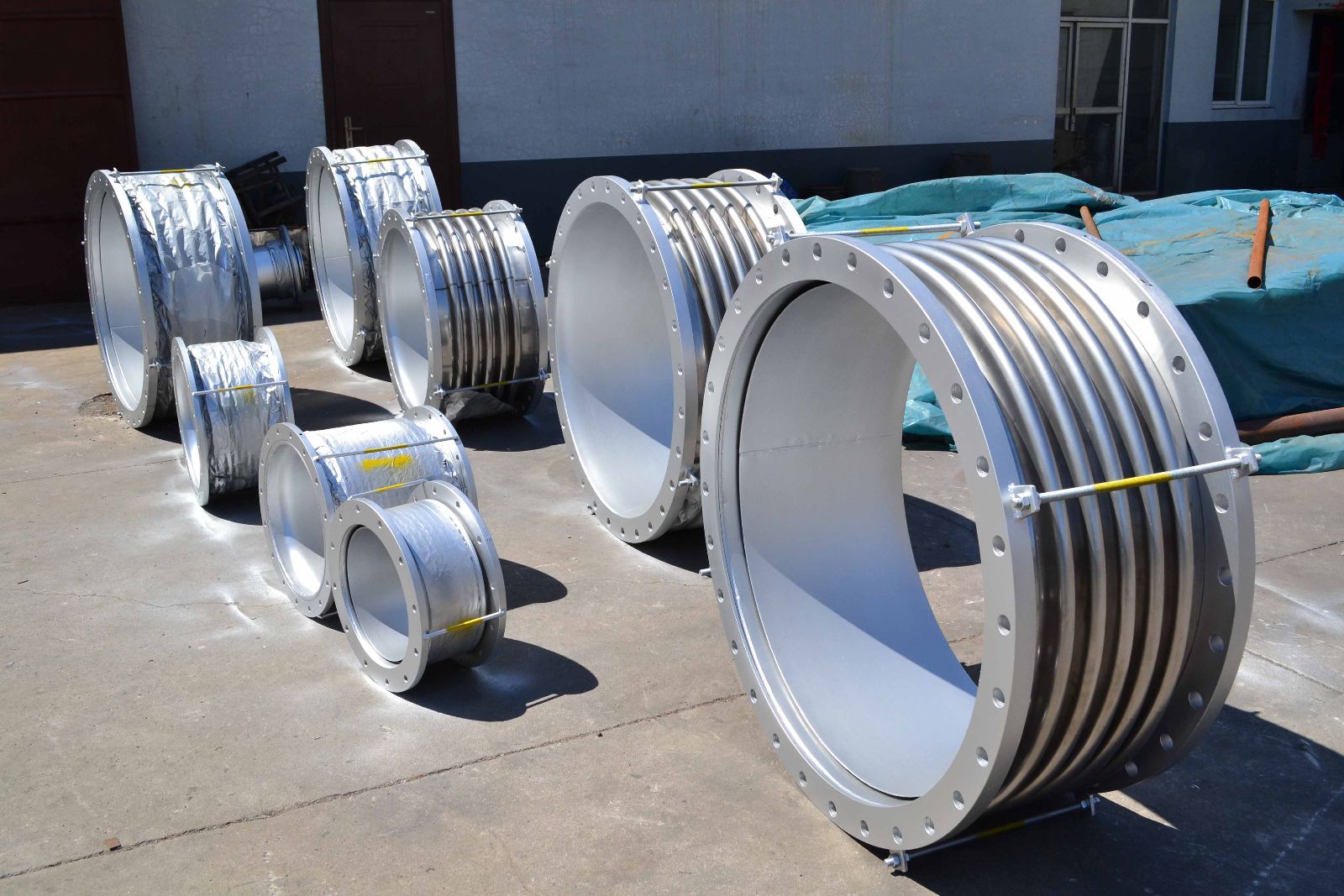

匯通生產的軸向內壓式波紋管膨脹節采用美國EJMA標準優化設計。產品在滿足國內市場需求的同時,，并出口到國外二十二個國家,。被廣泛應用到航天、航海,、石化,、冶煉、電廠,、信息產業,、工業裝備制造和工程管道管系的連接上，有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高安全性能,，避免泄露污染造成海洋,、天空、工廠等環境污染,。其產品特點是耐高溫,、耐高壓、耐腐蝕,、耐疲勞、耐磨損.
|
產品名稱：軸向內壓式波紋管膨脹節 |
公稱通徑：DN15～DN5000 （mm） |
|
工作壓力：0.25～4.0 （Mpa） |
設計溫度：－20℃～450℃ |
|
材 質：SUS304, SUS321, SUS316L, SUS309, SUS310S |
執行標準：GB/T12777-2008 標準 |

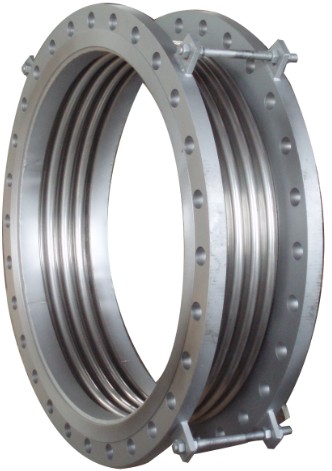

軸向內壓式波紋管膨脹節的平板法蘭連接：為了螺栓連接到管道系統中,，任何一種類型的法蘭都可以應用在金屬波紋管膨脹節上,。鍛鋼和平板法蘭可以匹配2.5Mpa到5.0Mpa的壓力和溫度等級，通徑標準可從15mm到5000mm,。特殊法蘭,，如活套法蘭或者角向法蘭尺寸可從300mm到1800mm。任何尺寸的法蘭均可定制,。
 |

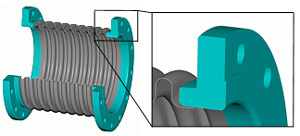

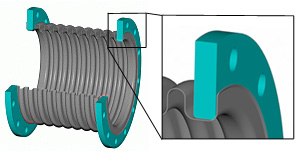

軸向內壓式波紋管膨脹節的旋轉法蘭/松套法蘭連接：
增加了法蘭的靈活性,，解決了螺栓孔對不準和表面受潮腐蝕的難題。因?yàn)檫|寧天安容器有限公司禁止波紋管的在安裝過程中的扭曲,，所以這是一個非常經濟的解決方案,，而不用去危害波紋管本身的完整性。 |
 |
軸向內壓式波紋管膨脹節的角法蘭連接：
角法蘭的尺寸為300mm及以上,。這些法蘭主要是應用于可螺栓連接和焊接在一起的低壓場合,。這些法蘭是結構鋼通過簡單或者復雜的方法制成的。任何尺寸的法蘭均可定制。
|
軸向內壓式波紋管膨脹節端管連接：任何一種管都可以連接在波紋管上并且焊在管道系統中,。管徑可從15mm到10000mm,。材質可選用碳鋼，可同樣采用不銹鋼和其它合金鋼管,。
 |
 |
帶有導流筒的法蘭連接方式
帶有導流筒的端管連接方式 |
軸向內壓式波紋管膨脹節的導流筒：
在導流筒內部,，壓力下降的情況是極少的，應為介質流動是臨時的收縮成頸狀的,，然后幾乎又是立即的返回管的起始部位,。如果膨脹節安裝時，流向是垂直向上的,，導流筒可以使液體受到限制,。遼寧天安容器有限公司所提供的所有標準件中都是帶有排水孔的，以避免液體在導流筒內部滯留,。
需要使用導流筒的情況或條件：
1,、當壓力下降到最低限度時和介質需要平靜穩定的流動時。
2,、由于膨脹節內部介質的渦流導致逆流和流向介質流向改變時,。
3、當需要保護波紋管不受介質攜帶磨料如催化劑或者是泥漿的影響時,。
4,、高溫應用，為使波紋管不受溫度影響時,。因?yàn)閷?dǎo)流筒是介質和波紋管之間的保護壁壘,。
5、應用于空氣,，蒸汽和其它煤氣毒氣時,。
6、應用于水和其它液體時,。 |
 |

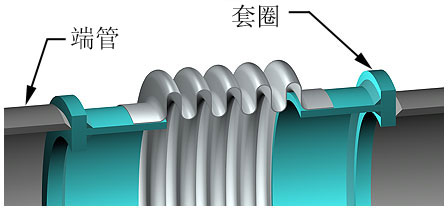

軸向內壓式波紋管膨脹節的套圈：
套圈可應用于多種膨脹節,。最常見的應用是蒸汽廢棄渦輪機的冷凝器的入口處。這些通常是大直徑的,，帶有很大的管口不圓的可能性,。那么套圈就給那些不是很圓的接合管提供了一個焊接端面。在一個全真空的系統中,，套圈還可以作為一個加強部件,。
|

|
軸向內壓式波紋管膨脹節的保護罩：保護罩可以固定或者可活動的兩種方式來進行提供。固定形式的保護罩可應用于諸如冷凝器或者加熱器連接部位的外部蒸汽高速流轉的條件存在時,?；顒?dòng)式的保護罩是我公司的標準件,，它允許周期性的檢查服務。保護罩在防止安裝和操作時或者當焊接馬上要進行時應用,。如果一個膨脹節要進行外部的絕緣或者隔熱,，這時要考慮使用保護罩。對于任何一種膨脹節我公司都建議使用保護罩,，因?yàn)樗黾拥倪@點成本相對于更換整個膨脹節來說是一個更經濟的保險措施,。 |
  |
軸向內壓式波紋管膨脹節的拉桿：
拉桿是一種經常以桿或者棒形式出現的裝置，它安裝組配在膨脹節上,，設計用于吸收壓力負荷和其它如額定負載等其他的外部作用力,。當拉桿用用于單式或者萬向式膨脹節上時，吸收軸向位移的能力喪失,。
|
  |
軸向內壓式波紋管膨脹節的限制桿：
應用于由于工廠出現故障或者固定失效時而偶爾發生的位移超出設計范圍時能夠?qū)Σy管起到保護的作用,。正常操作的時候，限制桿不能夠用于承受壓力和推力,。限制桿的設計用于控制由于固定失效而產生的全壓力負荷和動力,，從而防止波紋管過度伸展或者過度壓縮。正常工作時限制桿并不起作用,，并且限制桿在出廠前應涂黃漆安裝調試后拆除,。 |
 |
軸向內壓式波紋管膨脹節的控制桿：
控制桿是連接在膨脹節上的一個裝置，其主要功能是分散橫向膨脹節兩個波紋管之間的位移,?？刂茥U不起到遏制波紋管壓力及管道壓力推力的作用。 |
 |
軸向內壓式波紋管膨脹節的加強環：

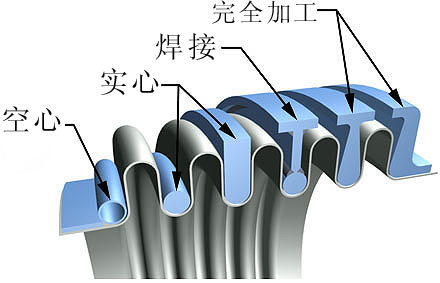

當膨脹節的設計壓力,，直徑和溫度增加時,，波紋部分需要增強去控制薄壁波紋管的周向應力。這些加強的部件稱為加強環,，加強環有多種形式,，材質取決于設計壓力。
|
壓力及推力是由于壓力施加在波紋管上所產生的力,。這個力是系統壓力乘以波紋管有效區域得出的,。如果沒有膨脹節,，管道系統是會受到壓力影響的,，系統由于管道與張力是反方向的原因是不會移動的。當一個不受約束的膨脹節應用到管道系統中之后,，管道中的力就會被膨脹節所吸收而不會對管道系統本身造成影響,。這個壓力及推力必須包含主固定支架或者受控制的膨脹節以承受壓力推力的負荷。這個主固定支架必須能夠承受壓力推力和少量由于波紋管偏移所引起的力,。
軸向內壓式波紋管膨脹節安裝導管裝置的間距

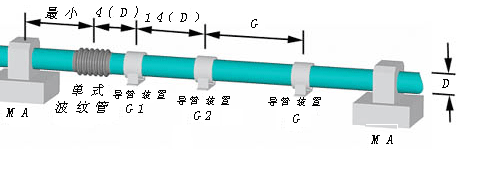

下圖表明了典型的軸向式膨脹節安裝的必要因素,，必須要一致遵守。
D = 管直徑
第一導管裝置 G1:座落于四倍于膨脹節管直徑的位置，如果膨脹節是外壓設計的,，第一導管裝置是和膨脹節一體的,這時只有第二導管抓過內置和中間級的導管裝置是需要的,。
第二導管裝置G2:座落于14倍于的膨脹節直徑的位置.
主固定支架從設計角度來看是最主要的。它們必須可以抵抗任何施加在它們身上的力的影響,。這些力包括壓力及推力,，波紋管剛度的阻力，管線的摩擦阻力以及彎道處的慣性力,。
管道定線裝置是一個正確設計的管道系統另外一個不可缺少的部分,。管道中的熱膨脹必須要得到控制以便波紋管只有軸向位移。一定要對管道定線裝置進行設計,，以便它們能夠防止管道的彎曲和皺折,。它們應該恩能夠由于管道位移而產生的摩擦力降到最小。下列三個圖示表明了那種管道定線裝置的類型,。


|
