外壓式金屬膨脹節由承受外壓的波紋管、外管和端環等構件組成,，只用于吸收軸向位移而不能承受波紋管壓力推力的膨脹節,。當所需要的軸向位移較大，采用內壓軸向膨脹節因存在柱失穩問題而受限時,，可考慮采用外壓膨脹節,，其特點是不存在柱失穩問題且軸向補償量大,。膨脹節工作時,，波紋管受拉，而不是受壓,。我公司生產的軸向外壓金屬波紋管膨脹節采用美國EJMA標準優化設計,。被廣泛應用到熱力管網、冶煉,、電廠,、工業裝備制造和工程管道管系的連接上，有效的保證了管道要求的大補償量,、高壓,、耐腐蝕及耐疲勞和耐磨損等性能特點。 設計壓力：0.1～4.0（Mpa） 設計溫度：-20℃～450℃ 材 質：SUS304, SUS321, SUS316L 執行標準：GB/T12777-2008 軸向外壓式波紋管膨脹節的性能特點： 軸向外壓式波紋管膨脹節由內筒,、波紋管,、外筒及附屬構件組成,。波紋管受外壓作用，封閉和抗彎性好,，可吸收大移位量,。可做成單式,、復式,、雙向等形式。軸向外壓式波紋管膨脹節主要吸收軸向位移,，具有補償量大,、保溫性能好、殘余介質可以排除等優點,。 軸向外壓式波紋管膨脹節安裝使用注意事項： 1,、內襯筒方向應與介質流向一致（膨脹節上有流向標志）。 2,、安裝時注意放氣口朝上,，疏水口朝下。 3,、現場安裝完畢后,，必須拆除小拉桿。 軸向外壓式波紋管膨脹節承受的壓力推力簡圖：
軸向外壓式波紋管膨脹節的壓力及推力是由于壓力施加在波紋管上所產生的力,。這個力是系統壓力乘以波紋管有效區域得出的,。如果沒有膨脹節，管道系統是會受到壓力影響的,，系統由于管道與張力是反方向的原因是不會移動的,。當一個不受約束的膨脹節應用到管道系統中之后，管道中的力就會被膨脹節所吸收而不會對管道系統本身造成影響,。這個壓力及推力必須包含主固定支架或者受控制的膨脹節以承受壓力推力的負荷,。這個主固定支架必須能夠承受壓力推力和少量由于波紋管偏移所引起的力。 軸向外壓波紋管膨脹節的導管裝置的間距

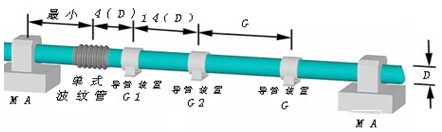

下圖表明了典型的波紋管膨脹節安裝的必要因素,，必須要一致遵守,。

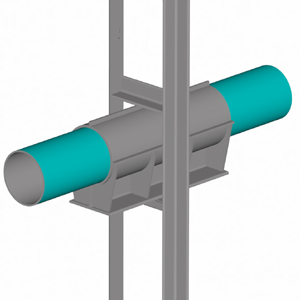

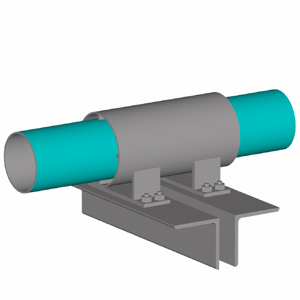

軸向外壓式波紋管膨脹節的應用 圖所示的是典型的外壓式波紋管膨脹節的安裝方式,。兩臺設備敏感的負荷要求帶法蘭附件部分的壓力和位移都非常小。當外壓式波紋管膨脹節吸收所有的軸向位移時,，兩臺設備可以由于溫度的影響而延長,。第一個導管裝置是在膨脹節內部，因此,，下一組導管裝置設置在14倍于管線直徑的位置上,。這種系統應用能夠吸收比直管壓力平衡式膨脹節更大的位移。 |
|||||||
