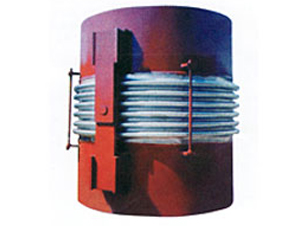

 用途：鉸鏈波紋補償器適用于角位移的補償 型號：生產DN65-DN5000，壓力級別0.1Mpa-2.5Mpa 連接方式：1,、法蘭連接 2,、接管連接 產品角向補償量：±4度－±9度 |

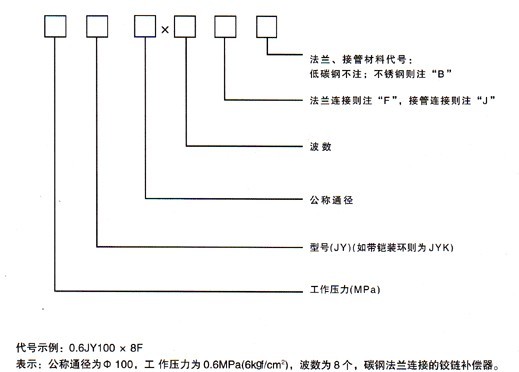

一、型號示例 |
|

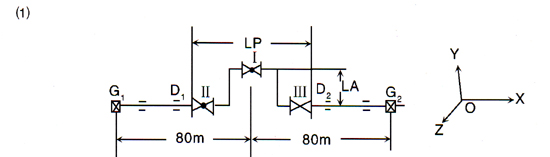

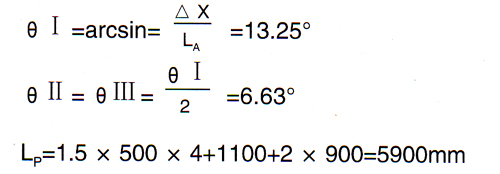

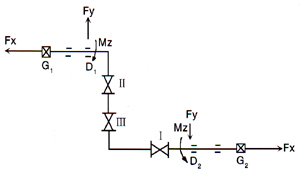

二,、應用舉例： 某熱管安裝溫度：20℃,，通徑500，工作壓力0.6MPa(6kgf/cm2),，最低溫度-10℃,，碳鋼管線膨脹系數a=13.2×10ˉ6/℃。 就如下管路安裝形式設計計算：  1,、確定位移量：△X=al△T=13.2×10ˉ6(80+80)×103×(120-(-10°))=275mm2,、選用補償器： 補償器Ⅰ選用：0.6JY500×6J，θ0=±8°(額定位移2×8°) LⅠ=1.1m,KθⅠ=197N·m 補償器Ⅱ,、Ⅲ選用：0.6JY500×4,，θ0=±5° LⅡ=LⅢ=0.9m，KθⅡ=KθⅢ=295N·m/度  即LA（必須大于等于）≥997.69mm……（1） 一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……（2） （Lp為補償段安裝長度） 根據（1）式,，取一定余量,，將LA值向上圓整： LA=1200 （在安裝跨距要求允許條件下，LA適當大一點好） 實際工作角位移  3,、考慮冷緊問題：為了改善管路受力狀總況,，設計安裝時通常對補償器進行冷緊。冷緊量按以下公式計算：  所以沿工作位移相反方向進行冷緊安裝（冷緊量δ=74.04mm） 4,、計算支座承受載荷：下面分析固定支座G1,、G2和導向支架D1,、D2的受力情況。 a,、膨脹節變形力矩,。  b、 G1點： D1點： Fy=Fz=0 Fx=Fy=Fz=0,，Mx=My=0 Fx=-V=-1899N Mz=MⅡ=973.5N·m Mx=My=Mz=0 G2： Fx=V=1899N D2：Fx=Fy=Fz=0,，Mx=My=0 Fy=Fz=0，Mx=My=Mz=0 Mz=-MⅡ=-973.5N·m 受力圖：  |
