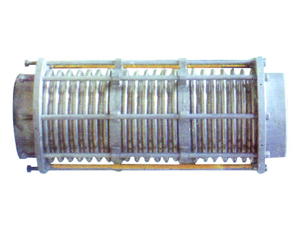

 摘要：軸向型復式拉桿波紋補償器(FSL型)結構簡單,，補償量大,，一般使用于低疲勞次數，需大補償量的管線,。 用途：軸向型復式拉桿波紋補償器(FSL型)結構簡單,，補償量大，一般使用于低疲勞次數,，需大補償量的管線,。 型號：DN32-DN3000，壓力級別0.1Mpa-2.5Mpa 連接方式：1,、法蘭連接 2,、接管連接 產品軸向補償量：72mm-500mm |
一、型號示例： |
|
舉例：0.6FSL200×12J 表示：工作壓力為0.6MPa,，通徑DN=200mm,，波數為12，接管連接的復式拉桿波紋補償器,。 二,、應用說明： 1、復式拉桿波紋補償器,，結構簡單、補償量大，一般使用于低疲勞次數,，需大補償量的管線,。 2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量,。 3,、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標,、化標或其它標準供貨,。 三、對固定支座的作用力： 壓力推動：Fp=100·P·A ?。∟） 軸向彈力：Fx=f·Kx·X ?。∟） 式中：P： 最高工作壓力或最高試驗壓力 MPa； A： 有效面積（查樣本） 平方米,； Kx： 補償器軸向剛度 N/mm,； X： 補償器使用的軸向補償量 mm f： 系數，當補償器進行預變形時,，f為1/2,，當補償器不進行預變形時，f取1,。 |
