三維洛氏補償器
三維洛氏補償器由聯結管,、套管,、定位螺栓等元件組成。聯接管在套管內及定位螺栓的作用下,，作少量的徑向撓曲的角位移和軸向的線位移,。
三維洛氏補償器件即可以獨立安裝，也可以一對串聯安裝,。
獨立安裝時,，可以吸收少量三維膨脹量。安裝于較長的直管段,，主要解決較長的管道熱膨線位移。
兩個或兩個以上的串聯安裝時,，能同時吸收較大量的徑向角位移和并不大的軸向線位移所形成的三維膨脹量,。這種結構主要安裝于水平管道上解決鍋爐燃燒器較大量的上、下位移,。
角向位移≤±4°,；軸向位移（單件）≤40mm、耐溫＜250℃,。
三維洛氏補償器編制規格按公制定位：DN200~DN600共9鐘,；編制規格按英制制定為：18″、20″,、22″,、24″、26″,、28″,、30″、32″共8種,；編制規格按長度定為844‘1688,、2000、2500,、3000共5種,；總規格合計共85種,。
設計選型時宜適當增加補償器的長度，減少角度補償,。

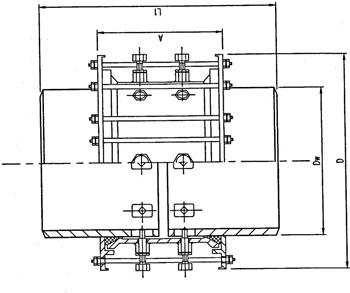

三維洛氏補償器（一）
 |

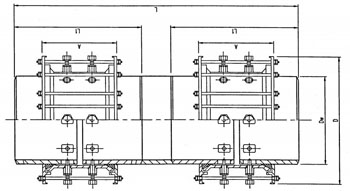

三維洛氏補償器（二）
 |

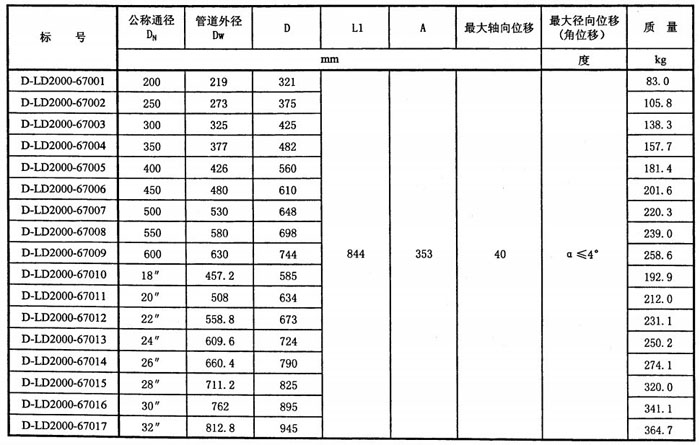

三維洛氏補償器（一）規格尺寸：

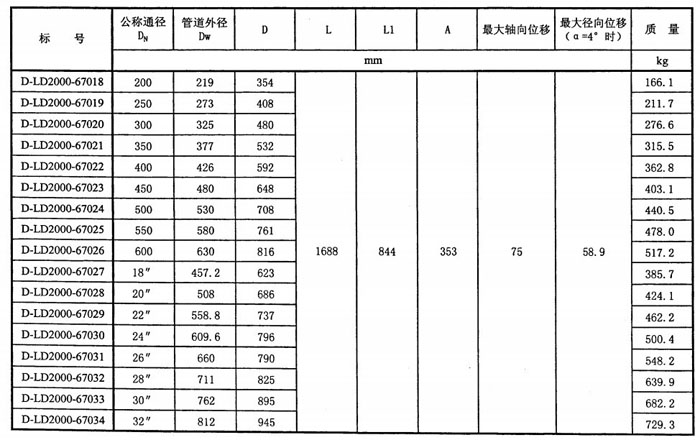

三維洛氏補償器（二）規格尺寸
