BQYP型曲管壓力平衡補償器


曲管壓力平衡波紋補償器是按照GB／T12777—99和美國《EJMA》標準輔助計算機優化設計,曲管壓力平衡波紋補償器常用于泵,、壓縮機、汽輪機及其它對載荷敏感的管道系統,制造而成,，適用于石化,、鋼鐵、電力、有色金屬等部門,，安裝在管道的拐彎處或與設備相連的空間官道上。它能補償軸向位移,、橫向位移,，而不會對管道系統或其它設備產生內壓推力。能迅速衰減由于啟動,、停車等引起系統壓力波振動,，消除水機，且能吸振降噪,，保證設備安全運行0.2Mpa系列產品可用于介質溫度≤150℃,，全真空到0.2Mpa壓力范圍，如電廠的汽機排氣管道等,；0.6Mpa系列產品可用于介質溫度達250℃,、工作壓力達0.6Mpa，如壓縮機的排氣管道或石油化工的工藝管道等,。
大拉桿,，是承受壓力載荷的構件，吸收橫向位移時相對于撐板要有一定量偏擺,，使用時其上的緊固螺母要旋到位又要避免旋壓過緊而影響活動,。 P58表中所列產品裝有內襯筒，介質從彎頭流入（見產品示意圖）,，若介質流向與示意圖相反,，即從通道端流入，彎頭流出,，則用戶應在訂貨合同或協議中明文說明,，以使產品制造時，將內襯筒掉頭焊裝,。產品中的小拉桿是安裝,、運輸、調整時起作用,，不可作為承力件,，小拉桿在管道安裝完畢后必須拆除，方可投入運行,。
一,、產品特點：
該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管,，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力,。因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。
二,、安裝使用注意事項：
1.此類膨脹節一般應用在架空的直管線上,，水平安裝。
2.膨脹節安裝完后,，所有的小拉桿須拆除,。
3.為減少波紋管膨脹節對支座的彈性反力，在安裝前可對此類波紋管膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）,。

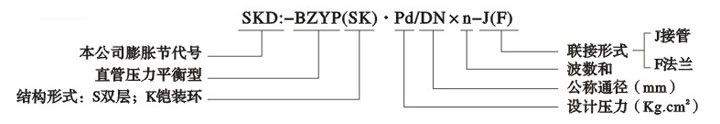

三,、產品代號示意：

設計壓力pd=0.25MPa(2.5Kgf/cm²)、pd=0.6MPa(6Kgf/cm²)   疲勞壽命[N]=1000次   設計溫度t=20℃

稱通經	總波數	n1/n2	壓力等級Mpa		徑向外形最大尺寸		壓力對應的產品長度Lmm
DN		n1大管波數	0.25	0.6	mm		接管Ⅰ型		法蘭F型
mm	m	n2小管波數	軸向補償量mm/軸向鋼度N/mm		0.2MPa	0.6MPa	0.25MPa	0.6MPa	0.25MPa	0.6MPa
600	12	4--8	82/1050	53/4410	1173	1220	2000	2250	2024	2274
	18	6--12	123/700	80/2940			2300	2600	2324	2624
	24	8--16	165/525	106/2200			2700	2950	2724	2974
700	12	4--8	82-/1347	54/4945	1331	1365	2000	2250	2024	2274
	18	6--12	123/898	80/3297			2300	2600	2324	2624
	24	8--16	163/674	108/2473			2700	2950	2724	2974
800	12	4--8	98/1003	45/7228	1474	1520	2000	2250	2024	2274
	18	6--12	146/668	68/4819			2300	2600	2324	2624
	24	8--16	195/501	90/3614			2700	2950	2724	2974
900	12	4--8	106/1075	55/4628	1634	1670	2000	2250	2024	2274
	18	6--12	159/716	83/3085			2300	2600	2324	2624
	24	8--16	212/537	110/2314			2700	2950	2724	2974
1000	12	4--8	108/1136	54/5042	1808	1840	2000	2250	2024	2274
	18	6--12	162/758	82/3362			2300	2600	2324	2624
	24	8--16	215/568	108/2521			2700	2950	2724	2974
1100	12	4--8	102/1404	67/3880	2016	1986	2100	2440	2124	2464
	18	6--12	154/936	100/2990			2450	2750	2474	2774
	24	8--16	205/702	124/1940			2900	3110	2924	3134
1200	12	4--8	110/1246	60/5062	2170	2130	2100	2440	2124	2464
	18	6--12	165/831	89/3375			2450	2750	2474	2774
	24	8--16	220/623	120/2531			2900	3110	2924	3134
1300	12	4--8	116/1237	68/5475	2316	2266	2100	2450	2124	2474
	18	6--12	174/824	102/3650			2450	2840	2474	2864
	24	8--16	232/618	136/2738			2900	3230	2924	3254
1400	12	4--8	115/1295	68/5722	2430	2380	2100	2460	2124	2484
	18	6--12	172/863	102/3815			2450	2850	2474	2874
	24	8--16	230/647	136/2861			2900	3240	2924	3264
1500	12	4--8	105/1772	46/8595	2576	2530	2100	2460	2124	2484
	18	6--12	158/1182	69/5730			2450	2850	2474	2874
	24	8--16	211/886	92/4298			2900	3240	2924	3264
1600	12	4--8	103/1852	72/4878	2740	2688	2100	2660	2324	2684
	18	6--12	154/1235	108/3252			2450	3060	2724	3084
	24	8--16		44/2439			2900	3450		3474
1700	12	4--8	111/1881	71/6363	2920	2868	2300	2660	2324	2684
	18	6--12	166/1254	106/4242			2700	3060	2724	3084
	24	8--16		142/3181				3450		3474
1800	12	4--8	104/2168	70/6150	3040	2968	2300	2660	2324	2684
	18	6--12	156/1445	105/4100			2700	3060	2724	3084
	24	8--16		140/3075				3450		3474
1900	12	4--8	108/2190	90/4605	3180	3128	2300	2600	2324	2684
	18	6--12	160/1460	135/3070			2700	3060	2724	3084
	24	8--16		180/2302				3450		3474
2000	12	4--8	121/2022	79/7088	3340	3288	2450	2660	2474	2684
	18	6--12	182/1348	119/4725			2950	3060	2974	3084
	24	8--16		158/3544				3450		3474
