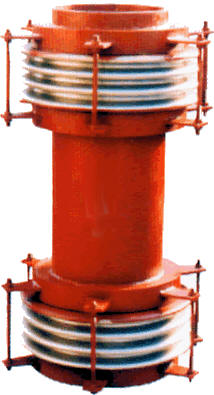

| JXH型小拉桿橫向波紋補償器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

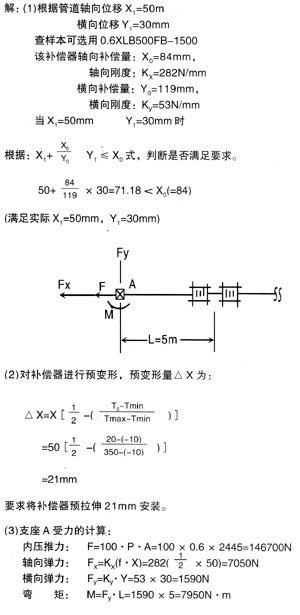

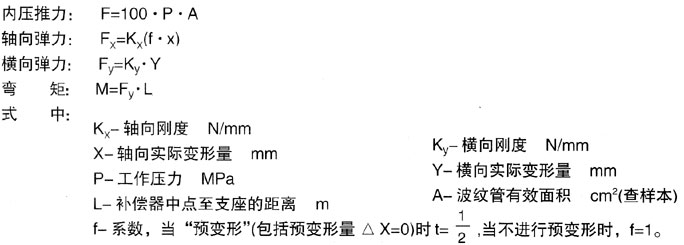

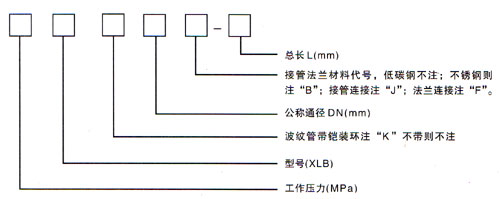

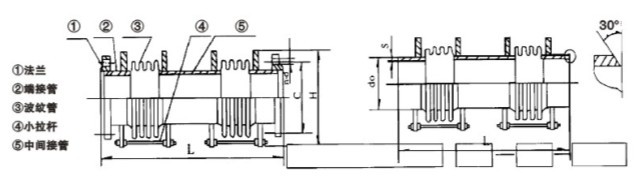

一,、概述 JXH型小拉桿橫向波紋補償器,由兩段波紋管，中間接管及帶有限位螺母的小拉桿等零件組成,。小拉桿不能承受內壓推理,。JXH型小拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和角項位移，同時可以補償軸向位移,。JXH型小拉桿橫向波紋補償器安裝完后,，務必將小拉桿上的落幕松開并離開耳片一段距離。 二,、型號標注  舉例：0.6XLB500FB-1500 表示公稱通徑為500mm,工作壓力為0.6Mpa,，長度為1500mm，不銹鋼法蘭連接的小拉桿橫向波紋管補償器,。 三,、使用說明 小拉桿橫向型波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移,。樣本中所列的軸向補償量及橫向補償量（X0,、Y0 ）均單獨用作軸向補償或橫向補償?shù)淖畲笾?，此種情況應分別滿足以下關系式： X1≤Xo Y1≤Yo X1,、Y1為單獨用作軸向補償或橫向補償?shù)膶嶋H值 當補償器同時存在軸向位移和橫向位移時,，兩種補償量（X1,Y1）的選取應滿足下列關系式：  此時，X1,Y1為同時存在軸向位移及橫向位移的實際值,。 小拉桿橫向波紋補償器對支座作用力的計算：  某碳鋼管道,，公稱通徑500mm，工作壓力0.6Mpa,，介質溫度350攝氏度,，環境最低溫度-100攝氏度，補償器安裝溫度20攝氏度,，根據管道布局需安 裝一小拉桿橫向型波紋補償器,，用以補償50mm的軸向位移及30mm的橫向位移，已知L=50,，補償器疲勞破次數按15000次考慮,，試計算支座A的受力。  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
設計溫度：-20℃～+400℃ 產品代號：JXH 型號標注:JXH波紋管型式-連接形式 壓力-通徑-補償量
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
