波紋補償器包覆方案實施及隔熱措施
發布時間：2019/2/17 10:08:18 瀏覽次數： 來源：http://30479.cn 最后編輯：2019/2/17 10:08:19
波紋補償器包覆方案實施及隔熱措施
波紋補償器包覆方案實施

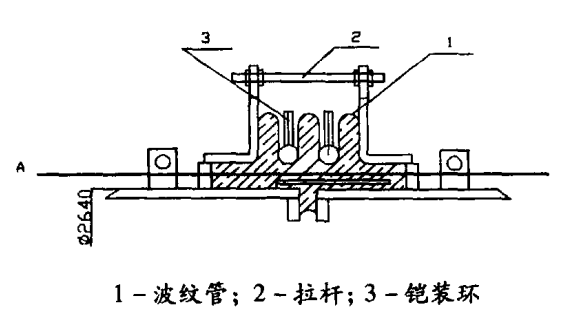

1.割除原補償器圖1中A-A線以外的所有零部件、不包括圖2中環板5,，該件可利用,。
2.焊接接管4，接管設計兩件,，左右對稱于波紋管,，每件由三段組成，需現場組焊成環,，并點焊于環板5上,。
3.裹裝鋯硅酸鋁纖維氈11，纖維氈應與接管4外表面平齊,，用序號12不銹鋼鋼絲據牢,。
4.將波紋管3內塞滿鋯硅酸鋁纖維氈，應緊實,。
波紋補償器隔熱措施：
不銹鋼波紋管材質是SUS316L,其工作溫度是350-450C,，熱風主管介質工作溫度小于1400C ,若不采取有效隔熱措施，波紋管將長期處于高溫狀態運行,，其疲勞強度達不到設計要求,。包覆設計采用耐溫1300C的含鋯硅酸鋁纖維氈將波紋管與隔熱板之間的空隙塞滿，4組U型波內部也要填滿,，防止高溫介質直接接觸波紋管,，緩慢地傳向波紋管，可延長其使用壽命,。
