波紋補償器-U形膨脹節的設計

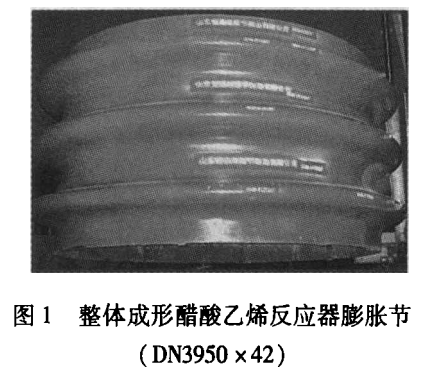

根據AP-0101醋酸之烯反應器設計工況,醋酸乙烯反應器膨脹節DN3950mm、波數N=3,、層數n=1,、厚度S=42mm、材質16MnR(正火),。原采用分瓣壓制成形,現采用整體成形(見圖1,醋酸乙烯反應器膨脹節三個波分別采用整體成形,然后波谷采用環焊縫焊接),委托方要求分瓣壓制成形改為整體成形原尺寸不能有大的變更,。因此,整體成形與原分瓣壓制成形兩者區別僅波距變更,即波距由W=797mm改為波距W=684mm,其他尺寸完全相同。其中整體成形膨脹節高度(含端部直邊)比分瓣壓制成形膨脹節高度(含端部直邊)尺寸減少300mm,采用增加反應器相應筒節長度尺寸,。圖1整體成形醋酸乙烯反應器膨脹節(DN3950×42)

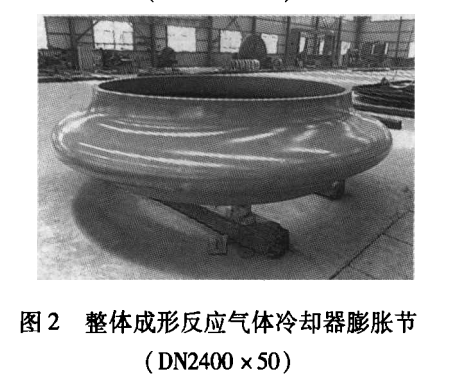

圖2整體反應氣體冷卻器膨脹節(DN2400×50)整體成形與分瓣壓制成形,醋酸乙烯反應器含膨脹節應力,、位移、剛度,、失穩壓力等計算見表2,。相從計算結果可以看出,整體成形代替分瓣壓制成形,僅波距變更后膨脹節性能完全滿足要求,且性能優于原分瓣壓制成形。
