軸向外壓型波形補償器結構附件的設計方法

    在設計軸向外壓型波形補償器時,，通常需要設計校核的結構附件有波紋管接管,、導流筒、外套筒,、內芯管、環板運輸螺栓等,。在設計這些結構附件時,，需要考慮的因素很多，如:工作壓力,、工作溫度,、材料、各結構附件結構尺寸等,。在其他條件確定后,，波形補償器的規格越大、工作環境壓力越大,，溫度越高,，其結構附件厚度就越大。以下將以DN 1000軸向外壓型波形補償器為例介紹其結構附件的設計計算方法。根據管系的工況條件:管系工作壓力p =1.6MPa,，工作溫度T=1_500Co

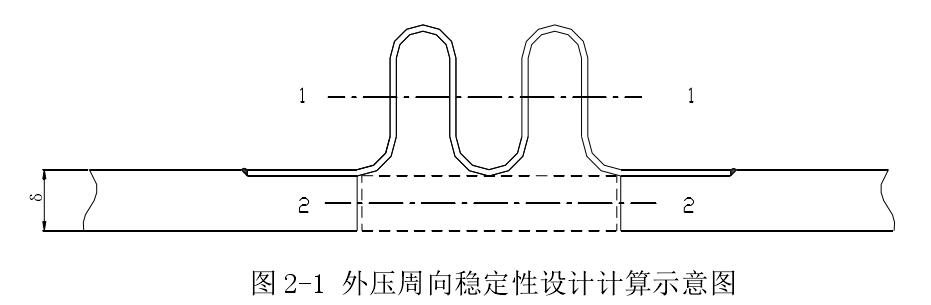

    首先,，當補償器波紋管用于真空條件或承受外壓時，除進行應力和疲勞壽命核算外,，還需對波紋管及其連接的管子進行外壓周向穩定性校核,。如圖2-1外壓周向穩定性設計計算示意圖所示:
